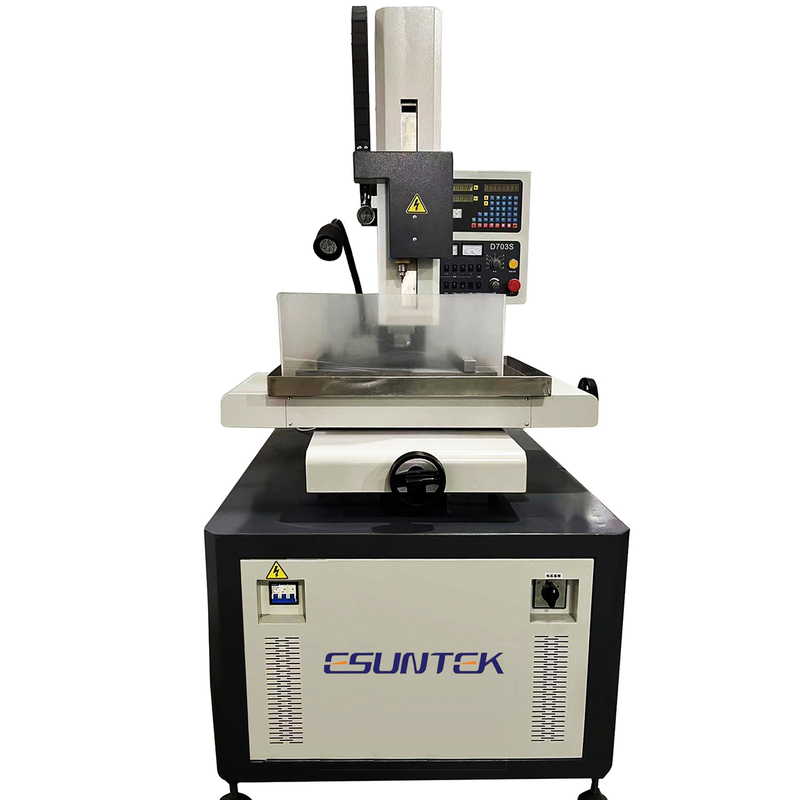

Esuntek EH43 Máquina De Furação Por Eletroerosão

Características:
Facilidade de introdução dos parâmetros.
Perfuração: de 0,2 a 3 mm em alta velocidade.
Possibilidade de perfurar: aços temperados, inoxidáveis, aços rápidos, metal duro, cobre, alumínio.
Elétrodos mono-furo e multi-furos de novo tipo.
Novas guias de elétrodo: maior precisão, longa duração, aumento da produtividade.
Guia em metal duro.
Availability:
Quantity:
  • EH43-Br

  • Esuntek

Product Description

EDM Super DrillЭлектроэрозионный сверлильный станок Супердрель    HOLE-DRILL-TOUCH-ON


Cursos eixos X-Y 400x300   мм
Dimensões da mesa de trabalho 500x380 мм
Cursos extra do eixo  Z 380 мм
Cursos extra do eixo  W 300 мм
Diâmetro de perfuração Φ0,2 ~ Φ3mm
Intensidade 35 А
Voltagem da máquina AC3-380 V/50Hz, 3,5kW
Peso admissível na mesa 550 кг
Dimensões da máquina 1200x1100x1900 мм

1698978428791 small-hole


MODEL EH43-A EH64-B
EH43-B EH64-C
EH43-C EH64-PS
EH43-PS
Travel of X-Y-Z Axis 400x300x380(W300)mm 600x400x380(W300)mm
Working Table Size (LxW) 500x380mm 700×420mm
Range of Processing hole φ0.2-φ3.0mm φ0.2-φ3.0mm
Max Distance of worktable to Chuck 300mm 300mm
Chuck Type 3-Claw 3-Claw
Min Command Unit 0.005mm 0.005mm
Cutting Speed 30-60 mm/min 30-60 mm/min
Max Deepth / Diameter Ratio 300:01:00 300:01:00
Max Workpiece Weight 200 kg 300 kg
Max Processing Current 35A 35A
Power Type AC3~380V/50HZ AC3~380V/50HZ
(3 phase 4-wire) (3   phase 4-wire)
Max Input Power 3.5 KVA 3.5 KVA
Machine Overall Size (WxDxH) 1200x1100x1900 mm 1400x1300x1900mm
Weight 550kg 650kg
Rail Guide Rail Guide Rail
Water Tank 100L 100L
Working Fluid water /emulsion/ kerosene water /emulsion/ kerosene
Packaging 1 wood box with pallet 1 wood box with pallet
total : 650kg / 2.5 sqm. total   : 750kg / 3.5 sqm.


MODEL EH43-A EH43-B EH43-C EH43-PS
EH64-B EH64-C EH64-PS
Control Mode Button Button Button PLC - (Auto/Manual)
Axis Control Manual Manual Manual Auto or Manual
I/O Interface / / / USB
Displayer 2 Axis 2 Axis 3 Axis 10" LCD
Digital Tube Digital   Tube Digital   Tube
Programming Method / / / coordinates manually or read DXF file
Water Tank 100L 100L 100L 100L (Stainless Steel)

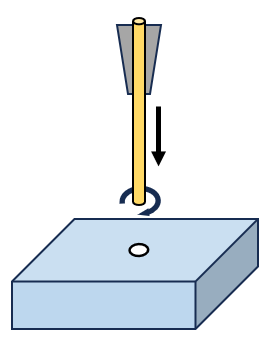

MÁQUINA DE FURAÇÃO RÁPIDA POR EDM微信图片_20231114105514

O funcionamento das máquinas de furação rápida EDM baseia-se no princípio de funcionamento da maquinação de EDM por penetração. Ao contrário da EDM por penetração, a furação rápida apenas é utilizada na maquinação de furos de diâmetros normalmente pequenos. Neste caso utiliza-se uma vara cilíndrica furada e em rotação contínua como eléctrodo. A rotação do eléctrodo promove a concentricidade do furo, um desgaste uniforme no eléctrodo e facilita a operação de limpeza.


MOVIMENTOS

Neste tipo de tecnologia, os movimentos principais são: segundo Z (penetração) e segundo C (rotação).


APLICAÇÕES

微信图片_20231114101644

A furação rápida por EDM é normalmente utilizada para colocar furos em hélices de turbinas, furos de refrigeração em ferramentas de corte, furos de refrigeração em moldes de plástico, os furos iniciais do WEDM e outras operações de furação em materiais de elevada dureza.

微信图片_20231114101719

Na tabela seguinte estão representadas algumas aplicações para este tipo de processo.

Maquinação dos furos iniciais para a WEDM

Maquinação de furos de refrigeração

Maquinação de furos em extractores

Maquinação de furos de limpeza em eléctrodos

Maquinação de furos cegos

Maquinação de furos em faces inclinadas
