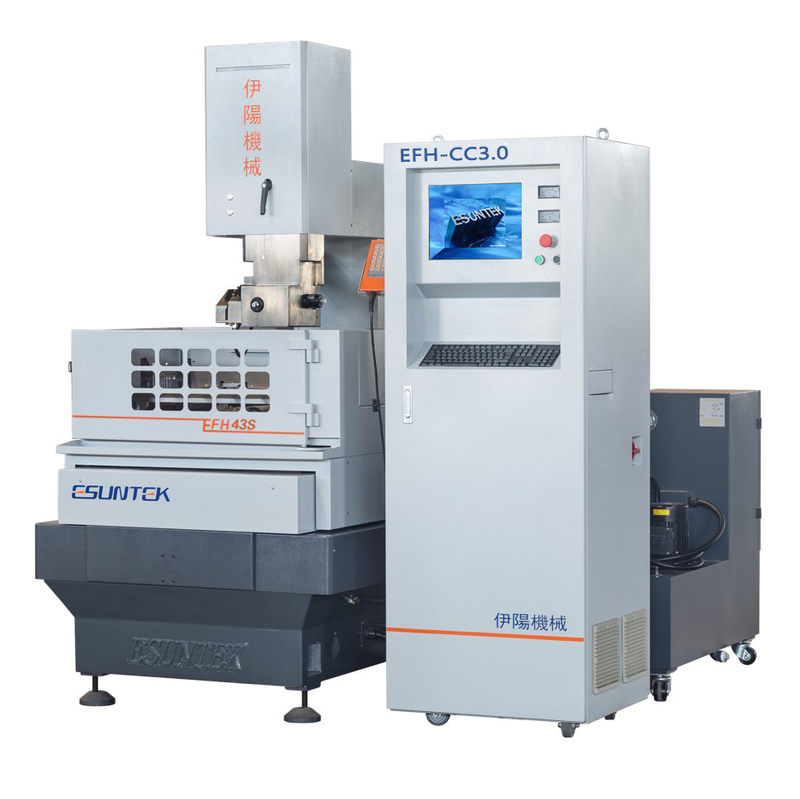

Esuntek MÁY CẮT DÂY EDM - ĐỘNG CƠ SERVO -Phần Thưởng -EFH43S-VN

Mô tả sản phẩm:
– Là dòng Máy cắt dây molipden cao cấp thế hệ mới
– Khả năng cắt cao và cắt nhanh, cho độ bóng bề mặt tốt
– Độ chính xác gia công ±0.01mm
– Độ bóng bề mặt Ra 0.8um
– Dòng máy cắt dây này cho phép cắt cao hơn 300-400 mm tùy theo từng dòng máy.
– Tốc độ cắt đạt đến tối đa 300 mm2/phút.
– Tốc độ cắt thông thường: 150-200 mm2/phút.
– Dòng máy cắt dây Esuntek với tủ điện thế hệ mới ngoài tính năng cắt cao và cắt một lần tốc độ nhanh (Tốc độ cắt nhanh nhất hiện nay trên thị trường). Ngoài ra tủ còn có khả năng mở rộng nâng cấp nên thành dòng cắt nhiều lần khi các doanh nghiệp muốn giảm chi phí mà không cần phải mua máy cắt dây nhiều lần để thay thế khi doanh nghiệp gia công những sản phẩm cần độ bóng tốt.
– Thích hợp cho sản xuất khuôn mẫu làm hàng cho khu công nghiệp, Nhật, Hàn, gia công những sản phẩm cần độ chính xác và độ bóng cao.
Availability:
Quantity:
  • EFH43S-VN

  • Esuntek

описывать

Được thành lập vào năm 2002, Esuntek đã cống hiến cho Wire EDM trong 20 năm. Tập trung vào khả năng R&D tiên tiến, Sản xuất nghiêm ngặt, Giá cả cạnh tranh, Chất lượng đáng tin cậy và dịch vụ hậu mãi hiệu quả, ESUNTEK đã nổi tiếng là một trong 10 nhà sản xuất EDM (Gia công phóng điện) hàng đầu tại Trung Quốc. Dựa vào chất lượng ổn định, hiệu suất vượt trội, chế độ vận hành nhân bản, máy EDM dây Esuntek được phân phối đến khắp nơi trên thế giới. Sản phẩm xuyên suốt ngành máy móc trong từng ngành. Khách hàng chủ yếu được phân phối trong ô tô, máy móc, điện tử, năng lượng, y tế và các ngành công nghiệp khác.


Với sự phát triển không ngừng của công nghệ sản xuất, tự động hóa và công nghệ kỹ thuật số, văn hóa Esuntek lấy đổi mới khái niệm làm định hướng, đổi mới chiến lược làm bảo đảm và đổi mới thị trường làm mục tiêu. Cung cấp cho khách hàng những sản phẩm khuyến mại liên tục, giải pháp xử lý tiết kiệm chi phí nhất, dịch vụ hậu mãi hiệu quả và thỏa đáng là mục tiêu của đội ngũ Esuntek.






Máy cắt dây EDM

Máy cắt dây tia lửa điện

Dây cắt

MÁY CẮT DÂY CNC

MÁY CẮT DÂY MOLIPDEN

MÁY CẮT DÂY MOLYPDEN ĐỘNG CƠ SERVO

Máy cắt dây nhiều lần

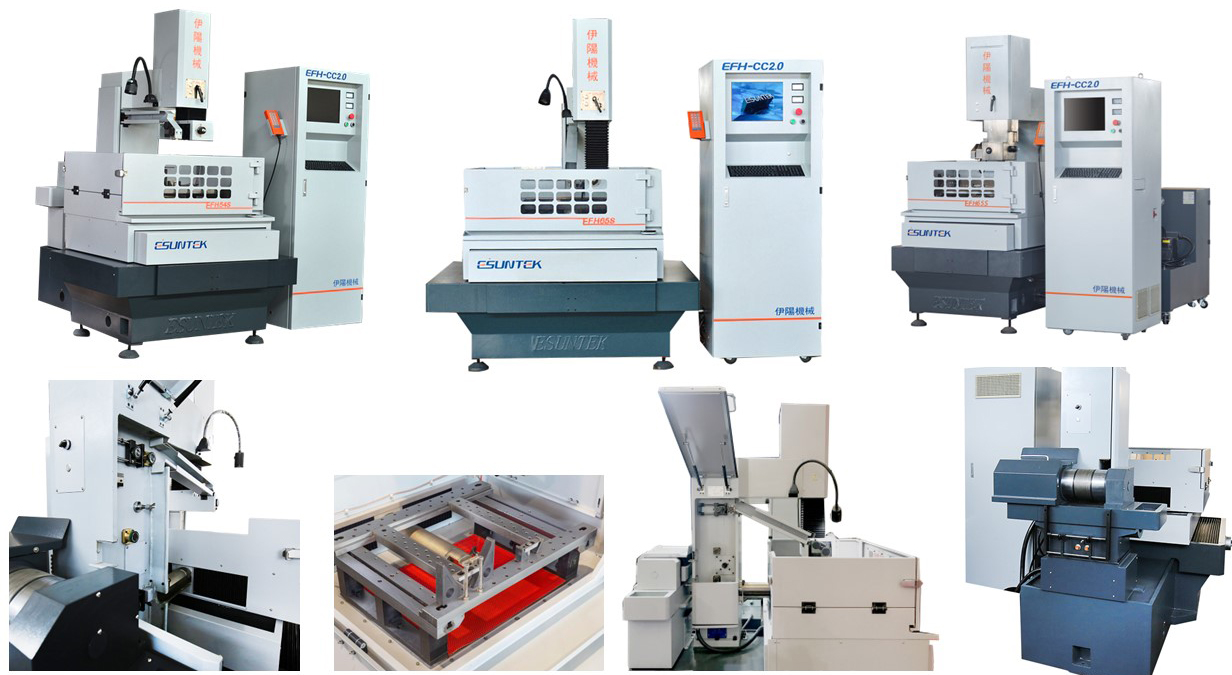

Wire EDM details S




Technical   Parameters
    thông số kỹ thuật
Best Processing Accuracy
    Độ chính xác gia công
<=±0.005mm
Best Surface Roughness (Ra)
    Độ bóng bề mặt (Ra)
<=0.8μm (3 Passes   /Cr12/ H30)
Cutting Speed
    Tốc độ cắt
0-250 mm²/min
Max Cutting Thickness (mm)
    Độ dày cắt tối đa (mm)
300 (Opt 400/500)
Max Cutting Taper
    Góc độ cắt lớn nhất
±6°/80mm
     (Opt. 15°,30°,45°)
Electrode Wire
    Đường kính dây cắt
Φ0.13-φ0.2mm
     (MOLYPDEN)
X/Y Axis Motor
    X/Y Hệ thống điều khiển trục
Servo   Motor
    động cơ servo
Z Axis Drive
    Z Hệ thống điều khiển trục
Electric
    điện
Power
    Nguồn điện
AC3-380V-50Hz
Control Cabinet
    tủ điều khiển
Esuntek CC3.0
Lubrication system
    Hệ thống bôi trơn
Central   Automatic
    Tự động trung tâm
Filter
    Phân tử lọc
φ300x500/ 4 Layer  /0.01mm
    φ300x500/ 4   Lớp  /0.01mm
Water Tank
    Dung tích hệ thống lọc
180L  / 2 Pumps
    180L / 2 Bơm




Model
    người mẫu
EFH43S EFH54S EFH65S EFH86S EFH1080S EFH1210S
Travel X-Y-Z (mm)
    Trục    X-Y-Z
400x350x250 500x400x250 600x500x250 800x630x250 1000x800x500 1200x1000x500
Worktable Size (mm)
    kích thước bàn làm việc
660x505 780x555 880x680 990x775 1250x1015 1550x1215
Max Workpiece Size (mm)
    Kích thước phôi
760x560 880x610 980x720 980x720 1360x1080 1450x1215
Max Workpiece Weight
    Trọng lượng phôi
500kg 700kg 900kg 1200 kg 2000kg 3500kg
Machine Size (mm)
    Kích thước máy
1100x1700x2100 1400x1800x2100 1750x2150x2100 1900x2250x2100 2100x2500x2100
Weight (kg)
    Trọng nước máy
2100 2600 3000 3600 6000 7000
Input Power (KVA)
    Công xuất máy
<3.0 <3.5 <3.5 <3.5 <4.0 <4.0



7 Esuntek wire EDM.jpg




Product Description

Technical Parameters
    thông số kỹ thuật
Best Processing Accuracy
    Độ chính xác gia công
<=±0.005mm
Surface Roughness (Ra)
    Độ bóng bề mặt Ra
<=0.5μm
Cutting Speed
    Tốc độ cắt
0-250 mm²/min
Max Cutting Thickness
    Độ dày cắt tối đa
300mm   (Optional 400mm)
Max Cutting Taper
    Góc độ cắt lớn nhất
±6°/80mm
    (Optional 15°,30°,45°)
Type of Electrode Wire
    Đường kính dây cắt
Φ0.13-φ0.2mm
    (Molybdenum Wire)
Travel X-Y-Z
    Trục  X-Y-Z
400x350x250 mm
Worktable Size
    kích thước bàn làm việc
660x505 mm
Max Workpiece Size
    Kích thước phôi
760x560 mm
Max Workpiece Weight
    Trọng lượng phôi
500 kg
Machine Size
    Kích thước máy
1100x1700x2100   mm
Weight
    Trọng nước máy
2100 kg
X/Y Axis Motor
    X/Y Hệ thống điều khiển trục
Servo Motor
Z Axis Drive
    Z Hệ thống điều khiển trục
Electric
    điện
Power
    Nguồn điện
380 V, 50 Hz
Input Power
    Công xuất máy
<3 KVA
Lubrication system
    Hệ thống bôi trơn
Central Automatic
    Tự động trung tâm
Filter
    Phân tử lọc
4 Layer / 2 Pumps /0.01mm
    4 Lớp / 2 Bơm /0.01mm
Water Tank
    Dung tích hệ thống lọc
180L
CNCYes
Positioning accuracy of X/Y axises
    Định vị chính xác của trục X / Y
±0.005mm
Perpendicularity of wire to worktable
    Độ vuông góc của dây với bàn làm việc
±0.005mm
Repetitive positioning accuracy of X/Y
    Độ chính xác định vị lặp lại của X / Y
±0.002mm
Perpendicularity of  X-Y   axis
    Độ vuông góc của trục X-Y
±0.012mm
Positioning Accu. of Z axis
    Định vị chính xác của trục Z
±0.05mm
Perpendicularity of    U-V  axis
    Độ vuông góc của trục U-V
±0.15/60mm
Radial jumpiness of wire winding drum
    Độ nhảy xuyên tâm của trống quấn dây
±0.1mm
Min Command Unit
    Đơn vị chỉ huy tối thiểu
0.001mm
Working Condition
    Điều kiện làm việc
Temperature
    Nhiệt độ
0~45℃
Humdity
    Độ ẩm
<85%
Noise
    Tiếng ồn
<70dB
Compressed Air
    Khí nén
No Need
    không cần thiết
