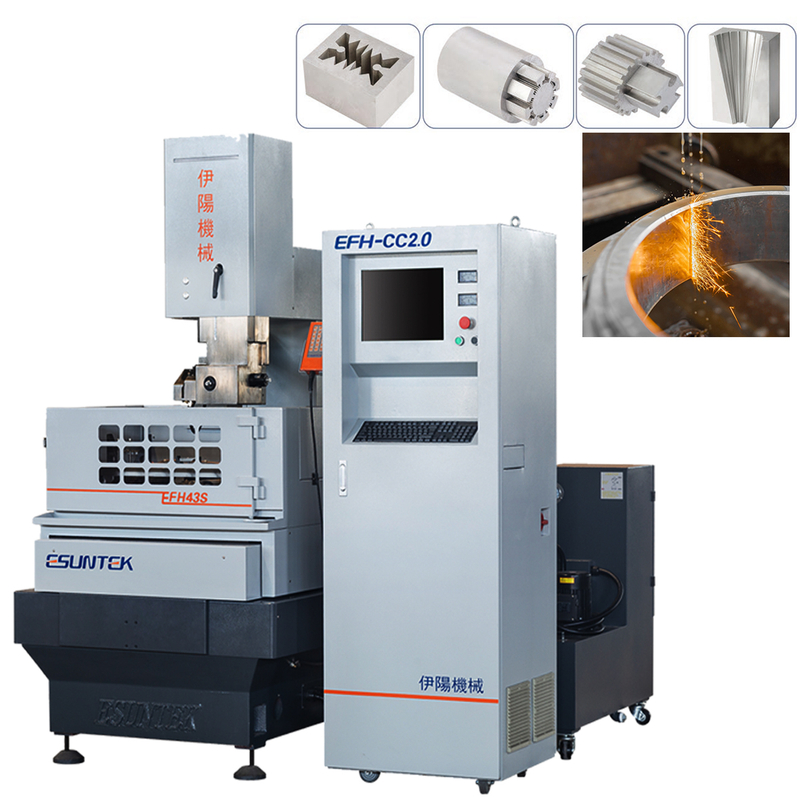

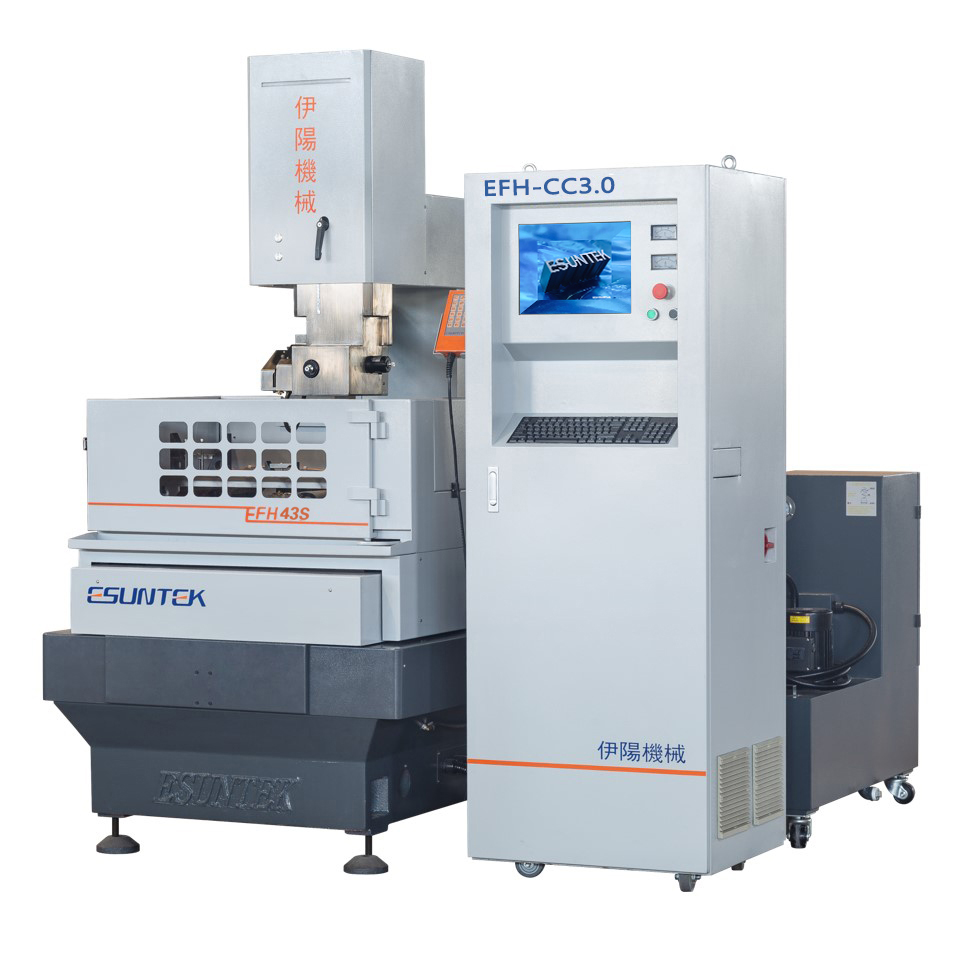

EFH43S Máquina De Fio EDM Cortando

A estrutura geral em forma de "C" possui maior estabilidade de processamento.
Servo motor, controle CNC, programação simples
O sistema Windows XP pode chamar vários programas. Software de programação AutoCut
Melhor rugosidade superficial Ra 0,8um
Precisão dimensional de processamento: ±0,005 mm
Availability:
Quantity:
sharethis sharing button
  • EFH-43S-BR

  • Esunek

  • EFH-43S-Br

Product Description

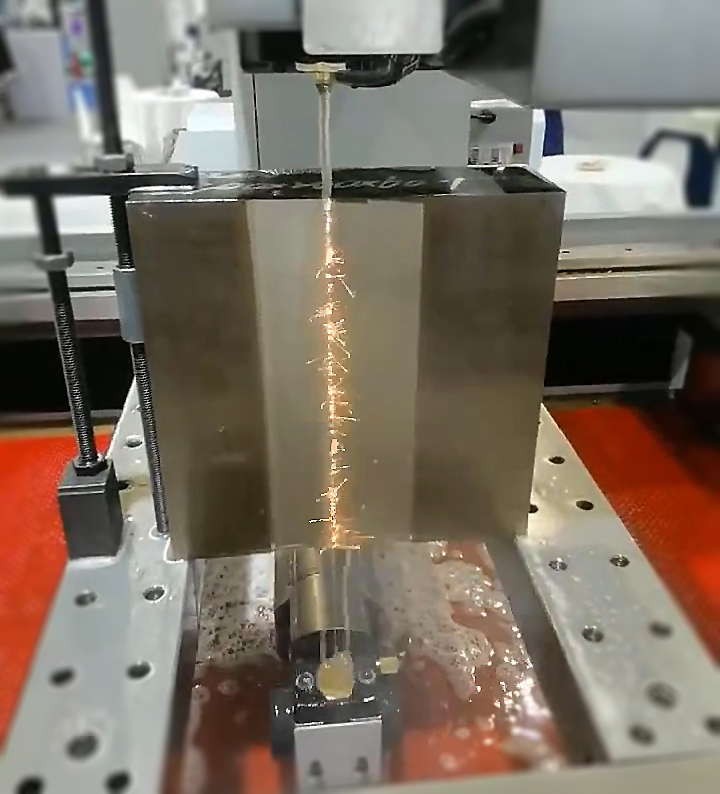

Erosão a Fio-EDM  corte por hilo    Máquinas de Eletroerosão Corte a Fio

CARACTERÍSTICAS TÉCNICAS

Model
    Modelo
EFH43S EFH54S EFH65S EFH86S EFH1080S EFH1210S
Travel X-Y-Z (mm)
    Curso do eixo  X/Y/Z
400x350x250 500x400x250 600x500x250 800x630x250 1000x800x500 1200x1000x500
Worktable Size (mm)
    Tamanho da mesa X/Y
660x505 780x555 880x680 990x775 1250x1015 1550x1215
Max Workpiece Size (mm)
    Tamanho máximo da peça de trabalho
760x560 880x610 980x720 980x720 1360x1080 1450x1215
Max Workpiece Weight
    Peso máximo da peça
500kg 700kg 900kg 1200 kg 2000kg 3500kg
Machine Size (mm)
    Dimensões da máquina

1100x1700

x2100

1400x1800x

2100

1750x2150x

2100

1900x2250x

2100

2100x2500

x2100


Weight (kg)
    Peso total da máquina
2100 2600 3000 3600 6000 7000
Input Power (KVA)
    Potência total instalada
<3.0 <3.5 <3.5 <3.5 <4.0 <4.0




Technical   Parameters
    CARACTERÍSTICAS TÉCNICAS
Best Processing Accuracy
    Precisão de corte
<=±0.005mm
Best Surface Roughness (Ra)
    Melhor rugosidade superficial (Ra)
<=0.8μm (3 Passes   /Cr12/ H30)
Cutting Speed
    Velocidade de corte
0-250 mm²/min
Max Cutting Thickness (mm)
    Altura máxima da peça
300   (Optional 400)
    300 (opcional 400)
Max Cutting Taper
    Ângulo máximo de corte
±6°/80mm
     (opcional 15°,30°,45°)
Electrode Wire
    Eletroerosão por corte a fio
Φ0.13-φ0.2mm
     (molibdênio)
X/Y Axis Motor
    Motor X/Y
Servo   Motor
    Servo Motor
Z Axis Drive
    Acionamento do eixo Z
Electric
    elétrico
Power
    Voltagem da máquina
AC3-380V-50Hz
Working Fluid
    Fluido de Trabalho
Flushing   Type
    Tipo de descarga
Lubrication system
    Sistema de lubrificação
Central   Automatic
    Central Automática
Filter
    Filtro
4   Layer  /0.01mm
    4 camadas / /0.01mm
Water Tank
    tanque de água
180L  / 2 Pumps
    180L / 2 bombas

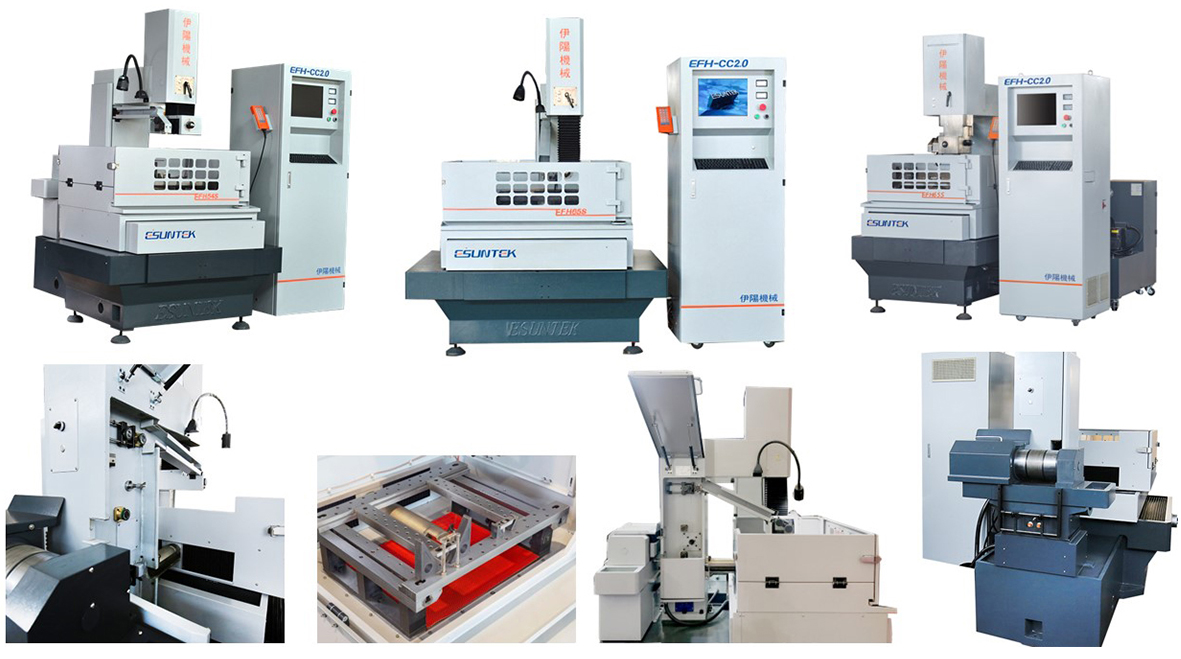

Eletroeros&atilde;o cnc m&aacute;quina de corte de fio EsuntekEletroeros&atilde;o

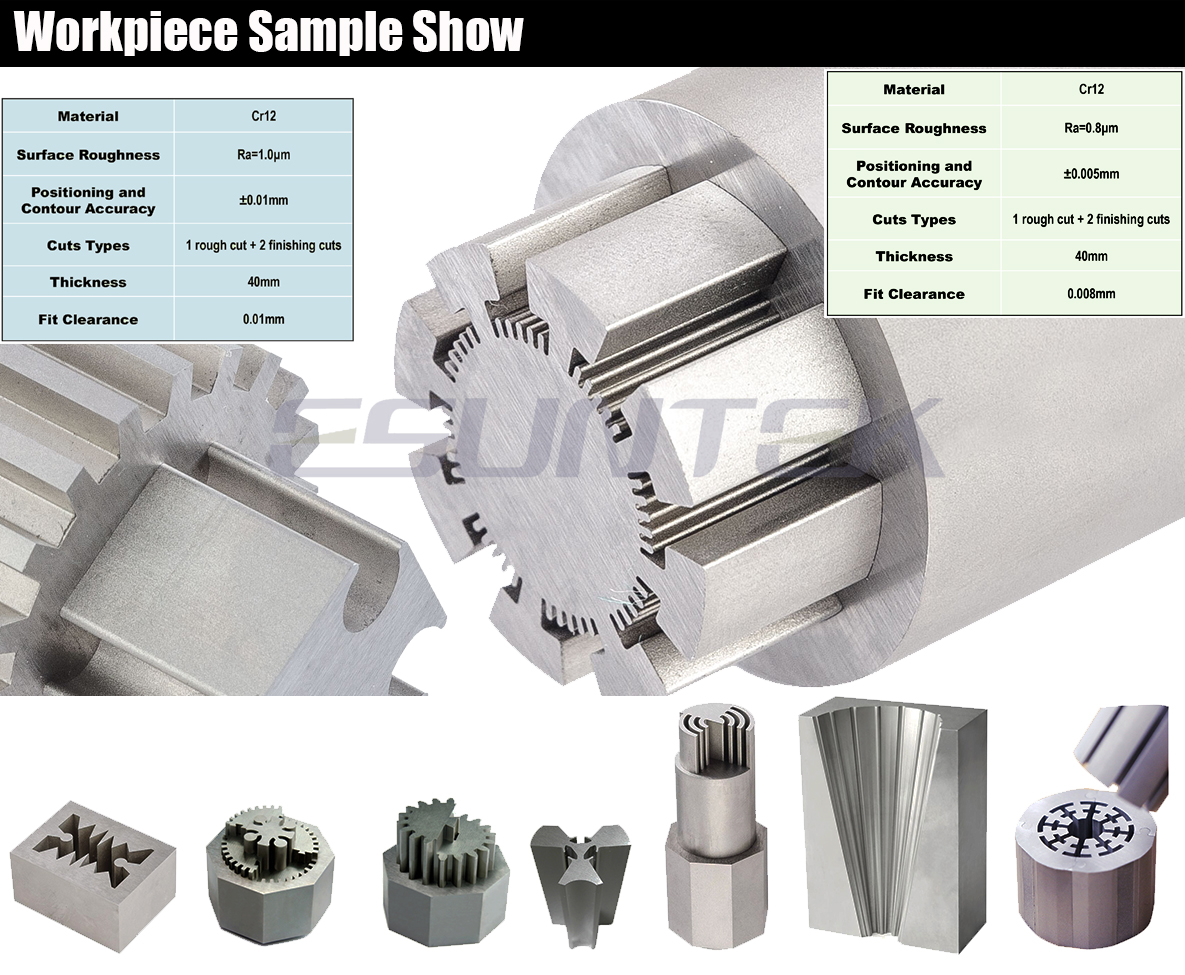

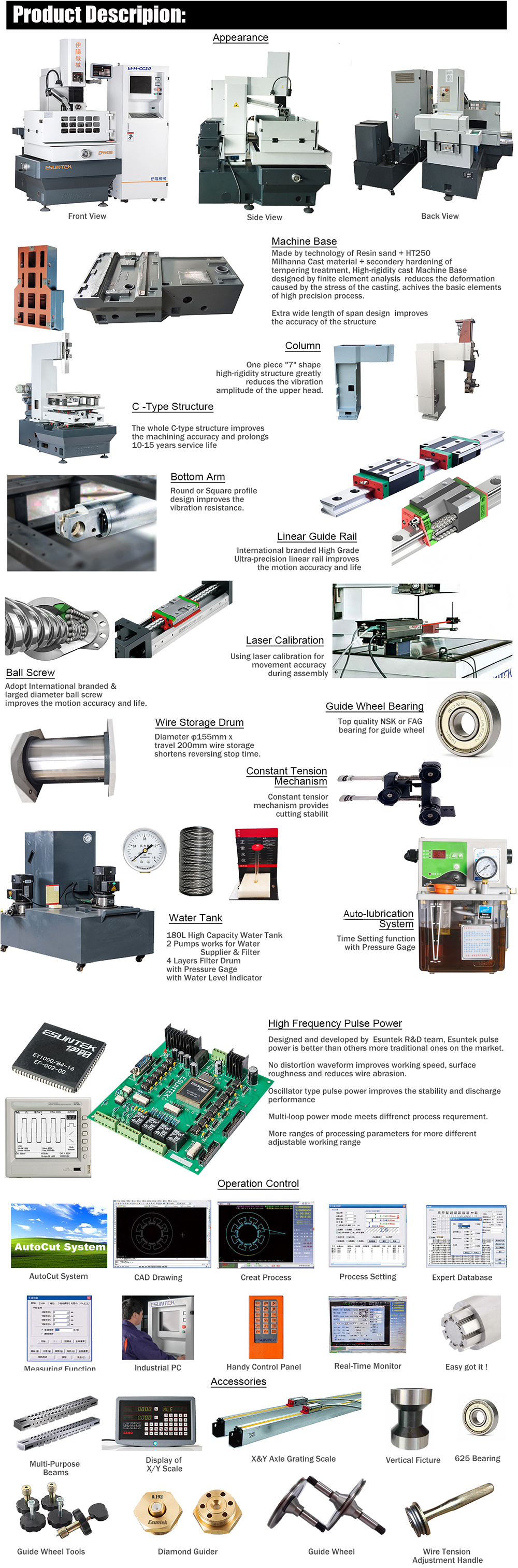

5 Molybdenum Wire EDM

CARACTERÍSTICAS STANDARD

Eletroerosão por corte a fio de molibdênio;

CAD/CAM integrado, sem necessidade de software CAM externo;

Servomotor AC para movimentação dos eixos principais;

Tecnologia de corte integrada ao CNC;

Interface de programação simples e interativa em poucas páginas;

Angulação máxima de corte de 30 (±15) graus;

Sistema de reaproveitamento do fio;

Sistema de filtragem otimizado do líquido refrigerante;

Dispositivo de alinhamento eletrônico do fio;

Movimentação dos eixos XY através de guias lineares de precisão e fusos de esferas recirculantes;

Controle remoto completo para operação a curta distância;

Ajuste de velocidade de corte feito através de inversor de frequência;

Função específica para corte de alumínio;

Máquinas fornecidas 100% adequadas à Norma Regulamentadora Brasileira Nº12 – NR-12,


Justin Esuntek Contact


特性

A usinagem por descarga elétrica (EDM) é um processo de fabricação não tradicional que usa descargas elétricas para remover material de uma peça de trabalho. O processo é altamente preciso e capaz de produzir formas complexas em vários materiais. Existem dois tipos principais de técnicas EDM: Wire EDM e Sinker EDM. Ambos têm qualidades e aplicações únicas, mas existem diferenças importantes entre eles que podem afetar o processo de fabricação.

"Usinagem de Descarga Elétrica de Fio (Wire EDM) é um processo que usa um fio condutor em movimento contínuo como eletrodo para remover material de uma peça de trabalho. O fio é normalmente feito de latão, cobre ou tungstênio e é submerso em um fluido dielétrico, geralmente água deionizada. Este fluido atua como um isolante até que uma alta tensão seja aplicada, momento em que uma faísca salta entre o fio e a peça de trabalho, erodindo o material no processo.


Este método de remoção de material é altamente controlado, permitindo a produção de formas intrincadas e detalhes finos. Wire EDM é frequentemente usado para cortar materiais duros e criar geometrias complexas, como engrenagens, matrizes e moldes. Além disso, é adequado para aplicações que exigem tolerâncias rígidas e alta precisão, pois o processo pode atingir acabamentos superficiais tão suaves quanto 0.1 micrômetros."

"Usinagem por descarga elétrica afundada (Sinker EDM), também conhecido como Ram EDM ou Die Sinker, usa um eletrodo moldado para remover material de uma peça de trabalho. O eletrodo, normalmente feito de grafite, cobre ou tungstênio de cobre, é usinado em uma forma específica, que é então submerso em um fluido dielétrico, geralmente óleo ou água deionizada. Uma fonte de alimentação gera uma descarga elétrica controlada entre o eletrodo e a peça de trabalho, erodindo o material e criando uma cavidade que corresponde ao formato do eletrodo.


O Sinker EDM é comumente empregado na produção de moldes, matrizes e outros componentes que requerem geometrias 3D complexas. O processo permite a criação de formas e padrões intrincados, como cavidades, rebaixos e roscas internas ou externas. Além disso, o Sinker EDM é capaz de produzir acabamentos superficiais finos, tornando-o adequado para aplicações que exigem alta precisão e exatidão."

"Compatibilidade de materiais em fio e afundamento EDM

Ambos Wire e Sinker EDM podem processar uma ampla gama de materiais, desde que sejam eletricamente condutivos. Materiais comuns incluem metais, como aço, alumínio, cobre e titânio, bem como ligas metálicas e cerâmicas condutoras.


No entanto, existem algumas diferenças na compatibilidade de materiais entre as duas técnicas. Wire EDM é mais adequado para cortar materiais duros, como carboneto de tungstênio e aço endurecido para ferramentas, devido às suas altas velocidades de corte e baixas taxas de desgaste do eletrodo. O Sinker EDM, por outro lado, é mais adequado para materiais mais macios, como alumínio e latão, pois produz menos calor e desgaste do eletrodo.


Além disso, o tipo de eletrodo usado no Sinker EDM também pode afetar a compatibilidade do material. Os eletrodos de grafite são adequados para processar materiais difíceis de usinar, como carboneto e titânio, enquanto os eletrodos de cobre ou tungstênio de cobre são melhores para aplicações de alta precisão, como moldagem e imersão em matriz."

"Precisão e Exatidão: Wire vs Sinker EDM

Ambos Wire e Sinker EDM são processos altamente precisos e exatos. No entanto, existem algumas diferenças em suas capacidades.O Wire EDM é capaz de atingir uma velocidade de corte mais alta do que o Sinker EDM, tornando-o um processo mais rápido para cortar materiais finos. Ele também tem uma largura de corte menor, permitindo produzir tolerâncias apertadas e alta precisão. Wire EDM pode atingir acabamentos de superfície tão lisos quanto 0.1 micrômetros, tornando-o adequado para aplicações que requerem um alto nível de precisão.


O Sinker EDM, por outro lado, é capaz de produzir geometrias 3D complexas com alta precisão e repetibilidade. Ele pode produzir cavidades com uma relação profundidade/diâmetro de até 10:1, permitindo a criação de formas e padrões intrincados. O Sinker EDM também é capaz de produzir acabamentos superficiais finos, tornando-o adequado para aplicações que exigem alto nível de precisão."
